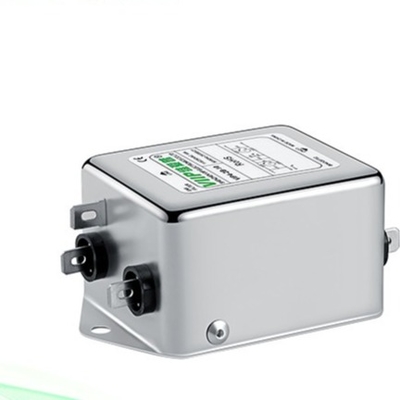

Il filtro da RFI di monofase di CA di SMPS, condutture di EMI RFI di contabilità elettromagnetica filtra 150KHZ

Marchio:	VIIP
Numero di modello:	VIP4-1A-10
MOQ:	Negoziabile
prezzo:	Negoziabile
Dettagli dell' imballaggio:	333318
Condizioni di pagamento:	T/T, Western Union

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE TUV UL ROHS REACH

Corrente nominale:

Tipo:

CA EMI Filter

Tensione nominale:

120/250 VAC

Fase/fase:

1760VDC

Applicazione:

Attrezzature mediche

frequenza di funzionamento:

50/60 Hz

Capacità di alimentazione:

2000 pc entro 10-15 giorni

Evidenziare:

150KHz CA EMI Filter

Filtro RFI monofase CA

Filtro principale RFI EMC EMI

Descrizione del prodotto

SMPS Filtro RFI monofase AC Filtro RFI principale Filtro EMC Filtro EMI

Rapido dettaglio:

Specifica tecnica:

Articolo	Filtro della linea di alimentazione
Modello	Filtro della linea di alimentazione VIP4
Funzione di trasferimento	Passaggio basso
Tipo di pacchetto	Montaggio superficiale
Frequenza nominale del centro	150 K-30 MHz
Perdita di inserimento	60~90dB
Impedenza di ingresso	50Ω
Tensione nominale	110V/250V
Corrente nominale	0.5~300A
Temperatura ambientale	40°C
Intervallo di temperatura	25 / 085 / 21
Frequenza di funzionamento	50/60 Hz
Linea per linea	1760VDC
Linea a terra	2200VDC
Corrente di perdita massima	250VAC/60HZ 1,0mA massimo
MOQ	5 pezzi
Porto	Shenzhen
Tempo di consegna	Da 5 a 15 giorni lavorativi

Filtri per linee elettriche a corrente alternata monofase, facili da installare, disponibili per:

-- Apparecchiature elettriche ed elettroniche

-- attrezzature mediche

-- Automazione degli edifici

-- Apparecchiature per l'automazione di ufficio e per la datacom

Specificitàper filtri EMI monofase:

Filtri alternativi di uso generale con un buon intervallo di frequenza di attenuazione da 150KHz a 30MHz

Le serie VIP4 -1A e VIP4 -1B sono filtri monostadio con quasi la stessa flotta di filtraggio, con solo una leggera differenza di corrente

Struttura compatta, elevato rapporto prestazioni/costo, facile da installare, sicura e affidabile

Sono disponibili anche versioni ad alta tensione superiori a 380 VAC

tabelle

Corrente nominale: 0,5A-300A
Diversi terminali: filo, saldatore, perno, blocco terminale, ecc.
Versioni mediche facoltative (tipo H)
Le versioni personalizzate sono disponibili su richiesta

Parte n.	Corrente nominale [A]	250VAC/50Hz @ 20C Corrente di perdita [mA]	Dimensioni fisiche	Schemi elettrici	Termini			Peso [g]
Parte n.	Corrente nominale [A]	250VAC/50Hz @ 20C Corrente di perdita [mA]	Dimensioni fisiche	Schemi elettrici	perno	blocco terminale	fili	Peso [g]
VIP1-1A-01	1A	< 0,5 mA	Figura 1	Figura 1	- Non lo so.	- Non lo so.	0	65
VIP1-1A-03	3A	< 0,5 mA	Figura 1	Figura 1	- Non lo so.	- Non lo so.	0	65
VIP1-1A-06	6A	< 0,5 mA	Figura 1	Figura 1	- Non lo so.	- Non lo so.	0	65
VIP1-1A-10	10A	< 0,5 mA	Fig. 2	Figura 1	- Non lo so.	0	- Non lo so.	75
VIP4-1B-06	6A	< 1,0 mA	Figura 3/Figura 4	Fig. 2	M4	0	- Non lo so.	140
VIP4-1B-10	10A	< 1,0 mA	Figura 3/Figura 4	Fig. 2	M4	0	- Non lo so.	170
VIP4-1B-20	20A	< 1,0 mA	Figura 3/Figura 4	Fig. 2	M4	0	- Non lo so.	170
VIP4-1B-30	30A	< 1,0 mA	Fig. 5	Fig. 2	M6	- Non lo so.	- Non lo so.	320
VIP4-1B-50	SOA	< 2,0 mA	Fig. 5	Fig. 2	M6	- Non lo so.	- Non lo so.	600
VIP4-1B-100	100A	< 2,0 mA	Fig. 5	Fig. 2	M8	- Non lo so.	- Non lo so.	1380
VIP4-1B-150	150A	< 2,0 mA	Fig. 5	Fig. 2	M10	- Non lo so.	- Non lo so.	1900
VIP4-1B-200	200A	< 2,0 mA	Fig. 5	Fig. 2	M10	- Non lo so.	- Non lo so.	1900

Campione

Prezzo del campione: negoziato

Tempo di campionamento: 2~5 giorni

Qual è lo scopo di un filtro di potenza

Lo scopo di un filtro di potenza è quello di pulire e stabilizzare l'alimentazione elettrica.garantire che l'apparecchiatura collegata riceva un segnale di potenza pulito e coerenteCiò contribuisce a migliorare le prestazioni e l'affidabilità dei dispositivi elettronici e previene danni da sovratensioni, picchi e altri disturbi elettrici.I filtri di potenza sono comunemente utilizzati nei sistemi audio e video, attrezzature informatiche e altre componenti elettroniche sensibili per garantire un'alimentazione stabile e di alta qualità.
