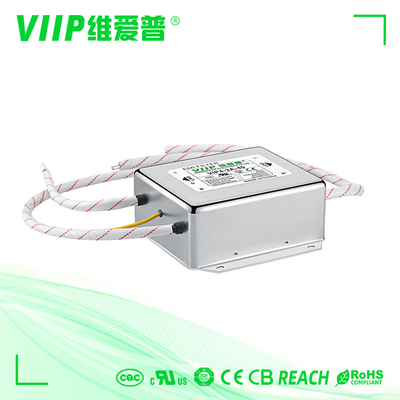

Prestazione materiale per tutti gli usi di EMI Power Line Filters High di monofase di CA

Marchio:	VIIP WeiAiPu
Numero di modello:	VIP4-1A-03 (B041W0638)
MOQ:	1 PCS
prezzo:	Negoziabile
Dettagli dell' imballaggio:	333318
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE TUV UL CQC

Corrente nominale:

Tipo:

Filtro da contabilità elettromagnetica

Funzione di trasferimento:

Filtro EMI CA

Frequenza concentrare nominale:

150KHz~30MHz

Certificazione:

CE ROHS

Applicazione:

Attrezzature mediche

Impedenza di ingresso:

MIN 500VDC/100MOHM

Intervallo di frequenza:

da 150 kHz a 30 GHz

Temperatura di conservazione:

-40°C~+85°C

Articolo:

EMI Filter

Frequenza di funzionamento:

50/60 Hz

Frequenza nominale del centro:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Frequenza nominale del centro:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Dimensioni:

Varia a seconda del modello

Port:

Shenzhen

Stile di chiusura:

Pini di saldatura

Corrente nominale:

Diversi

peso:

290 g-1000 g

Resistenza dell'isolamento:

≥ 100MΩ

Conformità Rohs:

- Sì, sì.

Umidità:

≤95%RH

Capacità di alimentazione:

2000 pc entro 10-15 giorni

Evidenziare:

EMI Power Line Filters 150KHZ

3A EMI Power Line Filters

CA EMI Filter di rendimento elevato

Descrizione del prodotto

Prestazione materiale di EMI Power Line Filters High di monofase del filtro per tutti gli usi da CA

VIP4-1A-03 (B041W0638) Rev 4.0.pdf

Dettaglio rapido monofase di EMI Power Line Filters di uso generale di rendimento elevato:

Luogo d'origine	La Cina
Number di modello	VIP4-1A-03
Impedenza introdotta	50Ω
Perdita di inserzione	30-100dB
Fase/fase	1760VDC
Frequenza concentrare nominale	10KHZ~30MHZ
Certificato	ISO9001 CE ROHS TUV
Frequenza operativa	50/60HZ
Gamma di temperature	25 / 085/21

Caratteristiche e benefici per il filtro da EMI di monofase di CA:

150 chilocicli di 一 30 megahertz di broadbandhigh che efficiencyfiltering, migliorano particolarmente il filteringeffect a bassa frequenza fra 10 KHz150 chilociclo.

Progettato secialy per il tansmssion di attrezzatura militare con CE102 inGJB151A/152A

Specifiche per il filtro da EMI di monofase di CA:

caratteristiche per i filtri da EMI di monofase

1. Corrente nominale: 0.5A-300A

terminali 2.Various: cavo, ansa della lega per saldatura, perno, blocchetto terminali, ecc

3.Optional versioni mediche (tipo di H)

le versioni specifiche 4.Custom sono disponibili a richiesta

Filtri per tutti gli usi da CA con la buona gamma di frequenza di attenuazione 150KHz-30MHz

Struttura compatta, alto rapporto di prestazione-costo, facile installare, sicuro ed affidabile

Le serie di VIP4 -1A e di VIP4 -1B sono filtri ad uno stadio dal commonmode con quasi la stessa flotta di filtrazione, soltanto leggera differen la corrente differente

Le versioni ad alta tensione sopra 380VAC sono inoltre disponibili

L'uso generale EMI Power Line Filters monofase di rendimento elevato tabula

Numero del pezzo.	Corrente nominale [A]	250VAC/50Hz @ 20C Corrente di perdita [mA]	Dimensioni fisiche	Disegni schematici elettrici	Terminali			Peso [g]
Numero del pezzo.	Corrente nominale [A]	250VAC/50Hz @ 20C Corrente di perdita [mA]	Dimensioni fisiche	Disegni schematici elettrici	vite	blocchetto terminali	cavi	Peso [g]
VIP1-1A-01	1A	<0>	Fico 1	Fico 1	- - -	- - -	0	65
VIP1-1A-03	3A	<0>	Fico 1	Fico 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0>	Fico 1	Fico 1	- - -	- - -	0	65
VIP1-1A-10	10A	<0>	Fico 2	Fico 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1>	Fico 3/Fig4	Fico 2	M4	0	- - -	140
VIP4-1B-10	10A	<1>	Fico 3/Fig4	Fico 2	M4	0	- - -	170
VIP4-1B-20	20A	<1>	Fico 3/Fig4	Fico 2	M4	0	- - -	170
VIP4-1B-30	30A	<1>	Fico 5	Fico 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2>	Fico 5	Fico 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2>	Fico 5	Fico 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2>	Fico 5	Fico 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2>	Fico 5	Fico 2	M10	- - -	- - -	1900

Disegno schematico elettrico:

Prestazione materiale per tutti gli usi di EMI Power Line Filters High di monofase di CA 0

Dimensione meccanica (unità: millimetro)

Prestazione materiale per tutti gli usi di EMI Power Line Filters High di monofase di CA 1
