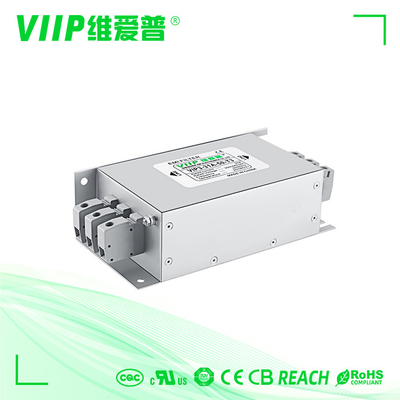

Filtro EMI trifase a bassa corrente di dispersione per macchine per l'imballaggio

Marchio:	VIIP WeiAiPu
Numero di modello:	VIP3-32B-50
MOQ:	1 PCS
prezzo:	Negoziabile
Dettagli dell' imballaggio:	333318
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE TUV UL CQC

Nome del prodotto:

FILTRI EMI AC TRIFASE

Tensione nominale:

110/250 V CA

Corrente nominale:

Tipo:

Filtro EMC

Applicazione:

Apparecchiature elettroniche, apparecchiature laser

Impedenza di ingresso:

MIN 500VDC/100MOHM

Intervallo di frequenza:

da 150 kHz a 30 GHz

Temperatura di conservazione:

-40°C~+85°C

Articolo:

EMI Filter

Frequenza di funzionamento:

50/60 Hz

Frequenza nominale del centro:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Dimensioni:

Varia a seconda del modello

Port:

Shenzhen

Stile di chiusura:

Pini di saldatura

Corrente nominale:

Diversi

peso:

290 g-1000 g

Resistenza dell'isolamento:

≥ 100MΩ

Conformità Rohs:

- Sì, sì.

Umidità:

≤95%RH

Capacità di alimentazione:

2000 pezzi entro 10-15 giorni

Evidenziare:

Filtro EMI trifase CE

filtro EMI trifase 50A

filtro EMI trifase 110VAC

Descrizione del prodotto

filtro emi trifase per macchine da imballaggio Bassa corrente di dispersione

VIP3-32B-50(B032S0709) Rev 4.0.pdf

Filtro EMI trifase a 3 lineeSpecifica:

Articolo	Filtro EMI trifase a 3 linee VIIP
Numero parte	VIP3-32B-50
Tensione nominale	250/440 V CA, 50/60 Hz
Frequenza operativa	CC a 60Hz
Correnti nominali	3~200A@40°C
Valutazione Hipot	LL 2250 VCC
	LG 2700 V CC
Categoria climatica	-25°C~+85°C(25/85/21)
Design corrispondente a	UL1283, CSA C22.2 No.8,
	CEI/EN 60939,
	CQC GB 15288/GB 15287-2008
Campioni	disponibile

Filtro EMI trifase a 3 lineeSpecifiche:

Parte n.	Corrente nominale [A]	250VAC/50Hz @ 20C Corrente di dispersione [mA]	Dimensioni fisiche	Schemi elettrici	Terminali	Peso [g]
VIP3-32B-10	10A	<4,0mA	Figura 2	Fig. 1	M4	1400
VIP3-32B-20	20A	<4,0mA	Figura 2	Fig. 1	M4	1400
VIP3-32B-50	50A	<6,0 mA	Figura 2	Fig. 1	M6	1600
VIP3-32B-100	100 A	<6,0 mA	Figura 2	Fig. 1	M8	3700
VIP3-32B-150	150A	<6,0 mA	Figura 2	Fig. 1	M10	7000
VIP3-32B-200	200A	<6,0 mA	Figura 2	Fig. 1	M10	7000
VIP3-32C-06	6A	<4,0mA	Figura 2	Figura 2	M4	650
VIP3-32C-10	10A	<4,0mA	Fig. 1	Figura 2	M4	650
VIP3-32C-20	20A	<10,0mA	Fig. 1	Figura 2	M4	1400
VIP3-32C-50	50A	<10,0mA	Figura 2	Figura 2	M6	3200

Schema elettrico:

Filtro EMI trifase a bassa corrente di dispersione per macchine per l'imballaggio 0

Dimensione meccanica (Unità: mm)

		UN	B	C	E	F	G	H		J	K	l	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100 A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Tolleranze		±1	±1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Filtro EMI trifase a 3 lineeApplicazioni tipiche:

Applicazioni che richiedono attenuazione ad alta frequenza
Apparecchiature per ufficio ad alta potenza
Apparecchiature per l'ufficio e l'elaborazione dati

FAQ

A proposito di VIIP
D: Sei manafacturer o società commerciale?
Shenzhen VIIP è un produttore di prodotti EMI/EMC con sede a Shenzhen, Guangdong, in Cina.

Informazioni sui prodotti
D: Che certificazione hai per i tuoi prodotti?
Abbiamo CE ROHS FCC e così via.
D: Qual è il tuo MOQ?
Dipende da diversi articoli, abbiamo una richiesta MOQ bassa, perché abbiamo un grande magazzino per gli ordini di magazzino.
D: Quali modalità di spedizione supportate per la consegna?
Supportiamo spedizioni aeree, marittime e ferroviarie.

Informazioni sull'ordine del campione
D: Posso avere un ordine campione per i tuoi prodotti?
A: Sì, offriamo campioni di prodotti, inclusi campioni misti.
