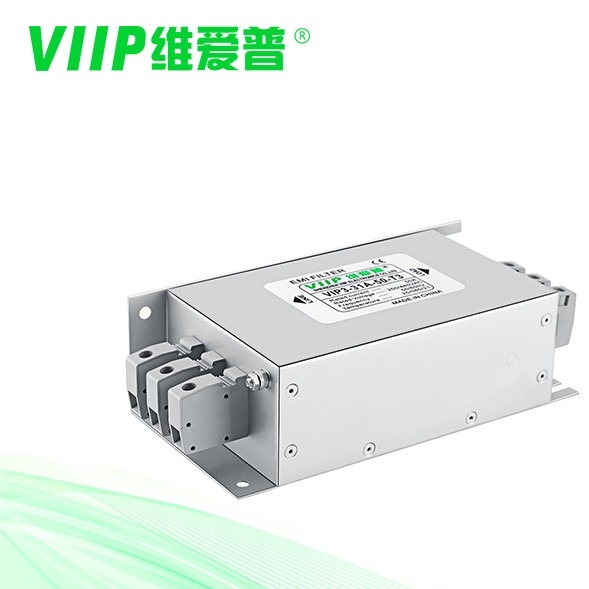

Filtro di alimentazione trifase Ac EMC EMI per condizionatore d'aria industriale

Marchio:	VIIP WeiAiPu
Numero di modello:	VIP3-32B-200
MOQ:	1 PCS
prezzo:	Negoziabile
Dettagli dell' imballaggio:	333318
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE TUV UL CQC

Funzione di trasferimento:

Scopo generale

Tensione nominale:

110/250 V CA

Corrente nominale:

Applicazione:

Attrezzature mediche

Caso:

Metallo

Nome del prodotto:

Filtro EMI trifase

Impedenza di ingresso:

MIN 500VDC/100MOHM

Intervallo di frequenza:

da 150 kHz a 30 GHz

Temperatura di conservazione:

-40°C~+85°C

Articolo:

EMI Filter

Frequenza di funzionamento:

50/60 Hz

Frequenza nominale del centro:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Dimensioni:

Varia a seconda del modello

Port:

Shenzhen

Stile di chiusura:

Pini di saldatura

Corrente nominale:

Diversi

Peso:

290 g-1000 g

Resistenza dell'isolamento:

≥ 100MΩ

Conformità Rohs:

- Sì, sì.

Umidità:

≤95%RH

Capacità di alimentazione:

2000 pezzi entro 10-15 giorni

Evidenziare:

Filtro di alimentazione Emc Emi

filtro di alimentazione UL Emi

filtro EMI trifase ca

Descrizione del prodotto

Filtro di alimentazione trifase Ac EMC EMI per condizionatore d'aria industriale

Descrizione:

adatto per alimentazione trifase a tre linee

struttura compatta, installazione semplice e rapida, particolarmente adatta per applicazioni con spazio limitato, altamente conveniente

Specifica

Articolo	Filtro emi trifase
Modello	VIP3-32B-200
Funzione di trasferimento	Passaggio basso
tipo di pacchetto	Montaggio superficiale
Frequenza centrale nominale	150 K-30 MHz
Perdita di inserzione	60~90 dB
Impedenza di ingresso	50Ω
Tensione nominale	110V/250V
Corrente nominale	200A
Temperatura ambientale	40°C
Intervallo di temperatura	25/085/21
Frequenza operativa	50/60Hz
Da riga a riga	2250 V CC
Linea a terra	2700 V CC
Corrente di dispersione massima	250 V CA/60 Hz 0,8 mA max
MOQ	1 pz
Applicazioni	Attrezzatura laser
tempo di primo piano	5 ~ 15 giorni feriali

Caratteristiche:

Protezione contro le interferenze di tensione.
Circuiti avanzati di filtraggio a due stadi con induttori toroidali ad alta resistenza alla saturazione
Prodotti personalizzati in base alle esigenze del cliente

Più dettagli:

Parte n.	Corrente nominale [A]	250VAC/50Hz @ 20C Corrente di dispersione [mA]	Dimensioni fisiche	Schemi elettrici	Terminali	Peso [g]
VIP3-32B-10	10A	<4,0mA	Figura 2	Fig. 1	M4	1400
VIP3-32B-20	20A	<4,0mA	Figura 2	Fig. 1	M4	1400
VIP3-32B-50	50A	<6,0 mA	Figura 2	Fig. 1	M6	1600
VIP3-32B-100	100 A	<6,0 mA	Figura 2	Fig. 1	M8	3700
VIP3-32B-150	150A	<6,0 mA	Figura 2	Fig. 1	M10	7000
VIP3-32B-200	200A	<6,0 mA	Figura 2	Fig. 1	M10	7000
VIP3-32C-06	6A	<4,0mA	Figura 2	Figura 2	M4	650
VIP3-32C-10	10A	<4,0mA	Fig. 1	Figura 2	M4	650
VIP3-32C-20	20A	<10,0mA	Fig. 1	Figura 2	M4	1400
VIP3-32C-50	50A	<10,0mA	Figura 2	Figura 2	M6	3200

Schema elettrico:

Dimensione meccanica (mm):

		UN	B	C	E	F	G	H		J	K	l	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100 A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Tolleranze		±1	±1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5
