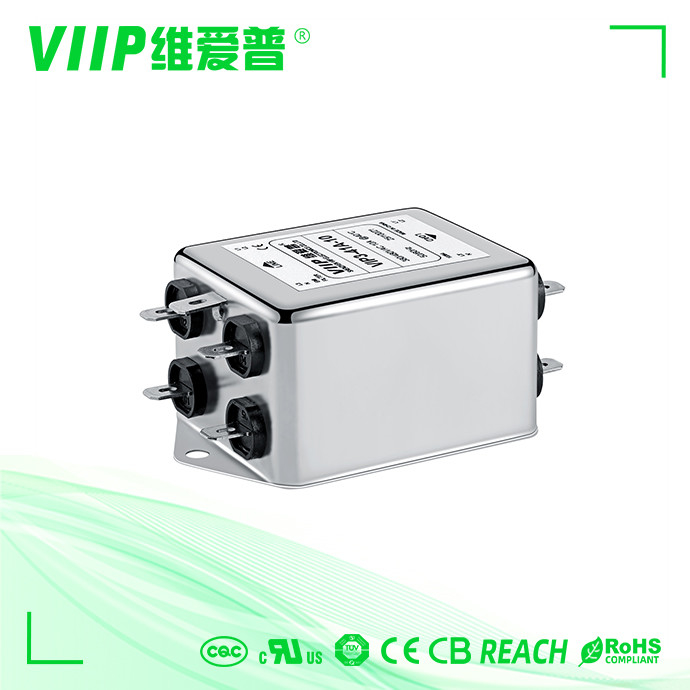

collegamento a vite 1A-200A 250 / 440VAC linea elettrica trifase filtro antidisturbo EMC passa basso

Marchio:	VIIP WeiAiPu
Numero di modello:	VIP3-32C-20
MOQ:	1 PCS
prezzo:	Negoziabile
Dettagli dell' imballaggio:	333318
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE TUV UL CQC

Funzione di trasferimento:

Scopo generale

Tensione nominale:

110/250 V CA

Corrente nominale:

Applicazione:

Sistema di gestione dell'alimentazione

Caso:

Metallo

Nome del prodotto:

Filtro EMI trifase

Impedenza di ingresso:

MIN 500VDC/100MOHM

Intervallo di frequenza:

da 150 kHz a 30 GHz

Temperatura di conservazione:

-40°C~+85°C

Articolo:

EMI Filter

Articolo:

EMI Filter

Frequenza di funzionamento:

50/60 Hz

Frequenza nominale del centro:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Dimensioni:

Varia a seconda del modello

Port:

Shenzhen

Stile di chiusura:

Pini di saldatura

Corrente nominale:

Diversi

Peso:

290 g-1000 g

Resistenza dell'isolamento:

≥ 100MΩ

Resistenza dell'isolamento:

≥ 100MΩ

Conformità Rohs:

- Sì, sì.

Umidità:

≤95%RH

Capacità di alimentazione:

2000 pezzi entro 10-15 giorni

Evidenziare:

Filtro antidisturbo della linea elettrica 200A

filtro antidisturbo della linea elettrica EMC

filtro EMI trifase 440VAC

Descrizione del prodotto

1 A-200 A, 250/440 V CA, connessione a vite, filtro antidisturbo per linea elettrica trifase con filtro EMC passa basso

Filtro emi trifaseDescrizione:

adatto per alimentazione trifase a tre linee

struttura compatta, installazione semplice e rapida, particolarmente adatta per applicazioni con spazio limitato, altamente conveniente

Specifica

Articolo	Filtro emi trifase
Modello	VIP3-32C-20
Funzione di trasferimento	Passaggio basso
tipo di pacchetto	Montaggio superficiale
Frequenza centrale nominale	150 K-30 MHz
Perdita di inserzione	60~90 dB
Impedenza di ingresso	50Ω
Tensione nominale	110V/250V
Corrente nominale	20A
Temperatura ambientale	40°C
Intervallo di temperatura	25/085/21
Frequenza operativa	50/60Hz
Da riga a riga	2250 V CC
Linea a terra	2700 V CC
Corrente di dispersione massima	250 V CA/60 Hz 0,8 mA max
MOQ	1 pz
Applicazioni	Attrezzatura laser
tempo di primo piano	5 ~ 15 giorni feriali

Descrizione del filtro emi trifase:

Corrente nominale: 0,5-2000 A

Versioni mediche opzionali (tipo H)

Collegamento a capocorda, perno o morsettiera a saldare (oltre 250 A è una barra di rame)

Versioni specifiche personalizzate su richiesta

Adatto per alimentazione trifase a tre linee

Le serie VIP3-32C sono filtri a due stadi comprendenti una modalità comune e una modalità d1fferenziale con effetto di filtraggio potenziato dell'interferenza della modalità d1fferenziale

Eccellente effetto di filtraggio di modo comune e differenziale per interferenze da 10 KHz a 30 MHz

Versioni ad alta tensione 520VAC o 690VAC opzionali

Schema elettrico:

Tabelle:

Parte n.	Corrente nominale [A]	250VAC/50Hz@20C Corrente di dispersione [mA]	Dimensioni fisiche	Schemi elettrici	Terminale	Peso [g]
VIP3-32B-10	10A	<4 OmA	Figura 2	Fig. 1	M4	1400
VIP3-32B-20	20A	<4 OmA	Figura 2	Fig. 1	M4	1400
VIP3-32B-50	50A	<60 mA	Figura 2	Fig. 1	M6	1600
VIP3-32B-100	100 A	<60 mA	Figura 2	Fig. 1	SM	3700
VIP3-32B-150	150A	<60 mA	Figura 2	Fig. 1	M10	7000
VIP3-32B-200	200A	<60 mA	Figura 2	Fig. 1	M10	7000
VIP3-32C-06	6A	<4 OmA	Figura 2	Figura 2	M4	650
VIP3-32C-10	10A	<4 OmA	Fig. 1	Figura 2	M4	650
VIP3-32C-20	20A	<10 mA	Fig. 1	Figura 2	M4	1400
VIP3-32C-50	50A	<15 mA	Figura 2	Figura 2	M6	3200

Dimensione meccanica (mm):

		UN	B	C	E	F	G	H		J	K	l	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100 A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Tolleranze		±1	±1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Caratteristiche:

Protezione contro le interferenze di tensione.
Circuiti avanzati di filtraggio a due stadi con induttori toroidali ad alta resistenza alla saturazione
Prodotti personalizzati in base alle esigenze del cliente

Applicazioni tipiche:

Applicazioni che richiedono attenuazione ad alta frequenza
Apparecchiature per ufficio ad alta potenza
Apparecchiature per l'ufficio e l'elaborazione dati
