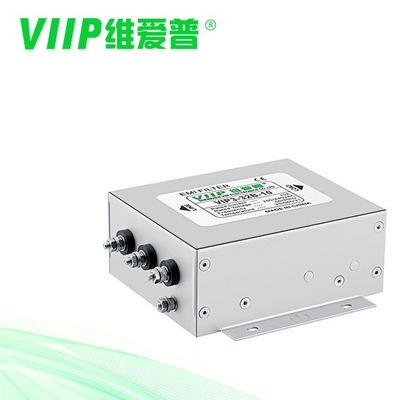

Protezione delle informazioni Filtro EMI trifase 380V 440V con vite

Marchio:	VIIP WeiAiPu
Numero di modello:	VIP3-32B-100
MOQ:	1 PCS
prezzo:	Negoziabile
Dettagli dell' imballaggio:	333318
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE TUV UL CQC

Funzione di trasferimento:

Scopo generale

Corrente nominale:

100 A

Caso:

Metallo

Nome del prodotto:

Filtro EMI/RFI di modo comune

Frequenza centrale nominale:

50/60Hz

Intervallo di temperatura:

25/085/21

Impedenza di ingresso:

MIN 500VDC/100MOHM

Intervallo di frequenza:

da 150 kHz a 30 GHz

Intervallo di frequenza:

da 150 kHz a 30 GHz

Temperatura di conservazione:

-40°C~+85°C

Articolo:

EMI Filter

Frequenza di funzionamento:

50/60 Hz

Frequenza nominale del centro:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Dimensioni:

Varia a seconda del modello

Port:

Shenzhen

Stile di chiusura:

Pini di saldatura

Corrente nominale:

Diversi

Peso:

290 g-1000 g

Resistenza dell'isolamento:

≥ 100MΩ

Conformità Rohs:

- Sì, sì.

Umidità:

≤95%RH

Capacità di alimentazione:

2000 pezzi entro 10-15 giorni

Evidenziare:

Filtro EMI trifase 440V

Filtro EMI trifase 380V

Filtro EMI trifase a vite

Descrizione del prodotto

Filtro EMI trifase 380V 440V con terminale a blocchi per la protezione delle informazioni

Descrizione:

adatto per alimentazione trifase a tre linee

struttura compatta, installazione semplice e rapida, particolarmente adatta per applicazioni con spazio limitato, altamente conveniente

Specifica

Articolo	Filtro emi trifase
Modello	VIP3-32B-100
Funzione di trasferimento	Passaggio basso
tipo di pacchetto	Montaggio superficiale
Frequenza centrale nominale	150 K-30 MHz
Perdita di inserzione	60~90 dB
Impedenza di ingresso	50Ω
Tensione nominale	110V/250V
Corrente nominale	100 A
Temperatura ambientale	40°C
Intervallo di temperatura	25/085/21
Frequenza operativa	50/60Hz
Da riga a riga	2250 V CC
Linea a terra	2700 V CC
Corrente di dispersione massima	250 V CA/60 Hz 0,8 mA max
MOQ	1 pz
Applicazioni	Attrezzatura laser
tempo di primo piano	5 ~ 15 giorni feriali

Più dettagli:

Corrente nominale: 0,5-2000 A

Versioni mediche opzionali (tipo H)

Collegamento a capocorda, perno o morsettiera a saldare (oltre 250 A è una barra di rame)

Versioni specifiche personalizzate su richiesta

Adatto per alimentazione trifase a tre linee

Le serie VIP3-32B sono filtri trifase trifase a due stadi ad alte prestazioni di modo comune

Le serie VIP3-32C sono filtri a due stadi comprendenti una modalità comune e una modalità differenziale con effetto di filtraggio potenziato dell'interferenza della modalità differenziale

Eccellente effetto di filtraggio di modo comune e differenziale per interferenze da 10 KHz a 30 MHz

Versioni ad alta tensione 520VAC o 690VAC opzionali

Parte n.	Corrente nominale [A]	250VAC/50Hz @ 20C Corrente di dispersione [mA]	Dimensioni fisiche	Schemi elettrici	Terminali	Peso [g]
VIP3-32B-10	10A	<4,0mA	Figura 2	Fig. 1	M4	1400
VIP3-32B-20	20A	<4,0mA	Figura 2	Fig. 1	M4	1400
VIP3-32B-50	50A	<6,0 mA	Figura 2	Fig. 1	M6	1600
VIP3-32B-100	100 A	<6,0 mA	Figura 2	Fig. 1	M8	3700
VIP3-32B-150	150A	<6,0 mA	Figura 2	Fig. 1	M10	7000
VIP3-32B-200	200A	<6,0 mA	Figura 2	Fig. 1	M10	7000
VIP3-32C-06	6A	<4,0mA	Figura 2	Figura 2	M4	650
VIP3-32C-10	10A	<4,0mA	Fig. 1	Figura 2	M4	650
VIP3-32C-20	20A	<10,0mA	Fig. 1	Figura 2	M4	1400
VIP3-32C-50	50A	<10,0mA	Figura 2	Figura 2	M6	3200

Schema elettrico:

Protezione delle informazioni Filtro EMI trifase 380V 440V con vite 0

Dimensione meccanica (Unità: mm)

Protezione delle informazioni Filtro EMI trifase 380V 440V con vite 1

		UN	B	C	E	F	G	H	io	J	K	l	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4.0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4.0	6	50	28	10	3	25	M4

	50A	150	105	60	135	190	90	120	Φ4.0	6	50	35	15	31	52 5	M6

	100 A	200	127	80	170	269	116	150	Φ6.0	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ8.0	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ8.0	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4.0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4.0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4.0	6	50	28	10	3	25	M4

	50A	200	127	80	170	240	116	150	Φ6.0	9	70	50	20	31	46	M6

tolleranza		土1	土1	土1	土1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Applicazioni:

Ampiamente utilizzato tutti i tipi di unità elettriche con ⛛ stile di connessione, come macchine da stampa, macchine imballatrici, attrezzature tessili, condizionatori d'aria industriali, UPS, apparecchiature mediche ecc.

FAQ

A proposito di VIIP
D: Sei manafacturer o società commerciale?
Shenzhen VIIP è un produttore di prodotti EMI/EMC con sede a Shenzhen, Guangdong, in Cina.

Informazioni sui prodotti
D: Che certificazione hai per i tuoi prodotti?
Abbiamo CE ROHS FCC e così via.
D: Qual è il tuo MOQ?
Dipende da diversi articoli, abbiamo una richiesta MOQ bassa, perché abbiamo un grande magazzino per gli ordini di magazzino.
D: Quali modalità di spedizione supportate per la consegna?
Supportiamo spedizioni aeree, marittime e ferroviarie.

Informazioni sull'ordine del campione
D: Posso avere un ordine campione per i tuoi prodotti?
A: Sì, offriamo campioni di prodotti, inclusi campioni misti.
