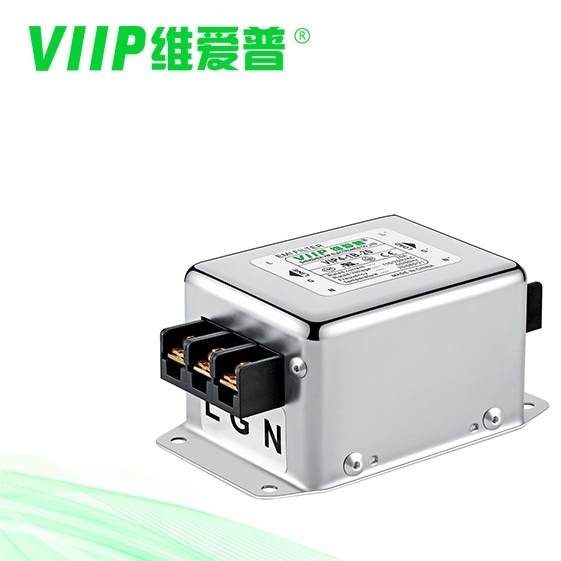

monofase del filtro EMI di modo comune 10KHZ-30MHZ per attrezzatura diagnostica

Marchio:	VIIP WeiAiPu
Numero di modello:	VIP4-2B-06
MOQ:	1 PCS
prezzo:	Negoziabile
Dettagli dell' imballaggio:	333318
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE TUV UL CQC

Corrente nominale:

Tipo:

Filtro EMC

Funzione di trasferimento:

Filtro EMI CA

Frequenza centrale nominale:

10KHZ~30MHZ

Certificazione:

CE ROHS

Applicazione:

Equipaggiamento militare

Impedenza di ingresso:

MIN 500VDC/100MOHM

Intervallo di frequenza:

da 150 kHz a 30 GHz

Temperatura di conservazione:

-40°C~+85°C

Articolo:

EMI Filter

Frequenza di funzionamento:

50/60 Hz

Frequenza nominale del centro:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Dimensioni:

Varia a seconda del modello

Port:

Shenzhen

Stile di chiusura:

Pini di saldatura

Corrente nominale:

Diversi

Peso:

290 g-1000 g

Resistenza dell'isolamento:

≥ 100MΩ

Conformità Rohs:

- Sì, sì.

Umidità:

≤95%RH

Capacità di alimentazione:

2000 pc entro 10-15 giorni

Evidenziare:

Filtro EMI in modalità comune 10KHZ

filtro EMI in modalità comune 30MHZ

filtro EMI monofase per apparecchiature diagnostiche

Descrizione del prodotto

10KHZ-30MHZ EMI filtra monofase in modalità comune per apparecchiature diagnostiche

VIP4-2B-03(B042W0910) Rev 4.0.pdf

10KHZ-30MHZ EMI filtra monofase in modalità comune per apparecchiature diagnosticheDettaglio rapido:

Luogo d'origine	Cina
Numero di modello	VIP4-2B-06
Impedenza di ingresso	50Ω
ioPerdita di inserzione	30-100 dB
Da riga a riga	1760 V CC
Frequenza centrale nominale	10KHZ~30MHZ
Certificato	ISO9001 CE ROHS cUL TUV
Frequenza operativa	50/60Hz
Intervallo di temperatura	25/085/21

10KHZ-30MHZ EMI filtra monofase in modalità comune per apparecchiature diagnostiche Caratteristiche e vantaggi:

Più di due livelli di fitering.10 kHz一Filtro ad alta efficienza a banda larga da 30 MHz, migliora in particolare l'effetto di filtraggio a bassa frequenza tra 10 KHz e 150 KHz.

Progettato appositamente per la trasmissione di equipaggiamento militare tramite CE102 in GJB151A/ 152A

10KHZ-30MHZ EMI filtra monofase in modalità comune per apparecchiature diagnostiche Specifiche:

monofase del filtro EMI di modo comune 10KHZ-30MHZ per attrezzatura diagnostica 0

Tabulati

Parte n.	Corrente nominale [A]	250VAC/50Hz @ 20C Corrente di dispersione [mA]	Dimensioni fisiche	Schemi elettrici	Terminali			Peso [g]
Parte n.	Corrente nominale [A]	250VAC/50Hz @ 20C Corrente di dispersione [mA]	Dimensioni fisiche	Schemi elettrici	vite	morsettiera	fili	Peso [g]
VIP4-2A-01	1A	<0,5mA	Figura 2	Fig. 1	- - -	- - -	0	95
VIP4-2A-03	3A	<0,5mA	Figura 2	Fig. 1	- - -	- - -	0	95
VIP4-2A-06	6A	<0,5mA	Figura 2	Fig. 1	- - -	- - -	0	95
VIP4-2A-10	10A	<1,0mA	Fig4	Fig. 1	- - -	0	- - -	170
VIP4-2B-06	6A	<1,0mA	Fig4	Figura 2	M4	0	- - -	170
VIP4-2B-10	10A	<1,0mA	Fig4	Figura 2	M4	0	- - -	170
VIP4-2B-20	20A	<1,0mA	Fig4	Figura 2	M4	0	- - -	321
VIP4-2B -50	50A	<2,0mA	Figura 5	Figura 2	M6	- - -	- - -	1400
VIP4-2B-100	100 A	<2,0mA	Figura 5	Figura 2	M6	- - -	- - -	2000
VIP4-2B-200	200A	<2,0mA	Figura 5	Figura 2	M8	- - -	- - -	3000
VIP4-2C-01	1A	<0,5mA	Fig. 1	Figura 3	M10	- - -	0	65
VIP4-2C-03	3A	<0,5mA	Figura 2	Figura 3	M10	- - -	0	95
VIP4-2C-06	6A	<1,0mA	Fig4	Figura 3	M4	0	- - -	175
VIP4-2C-10	10A	<1,0mA	Fig4	Figura 3	M4	0	- - -	175
VIP4-2C-20	20A	<1,0mA	Figura 5	Figura 3	M4	- - -	- - -	600
VIP4-2C-50	50A	<2,0mA	Figura 5	Figura 3	M6	- - -	- - -	1600

FAQ:
D: Offrite un prodotto personalizzato?
A: Sì, possiamo sviluppare nuovi stampi di cui hai bisogno se puoi fornirci i campioni o i disegni e le specifiche.

D: Sei un produttore ISO9001?
A: Sì, siamo un produttore professionale di progettazione e produzione di filtri EMI dal 2009.

D: Quanto è lungo il tempo di consegna?
A: Garantiamo una consegna rapida.Generalmente, ci vorranno 2-5 giorni per i campioni;Da 10 a 15 per piccoli ordini, 15-25 giorni per la produzione di massa dopo aver ricevuto il pagamento anticipato.Il tempo di consegna specifico dipende dagli articoli e dalla quantità del tuo ordine.Ci contatti per favore
