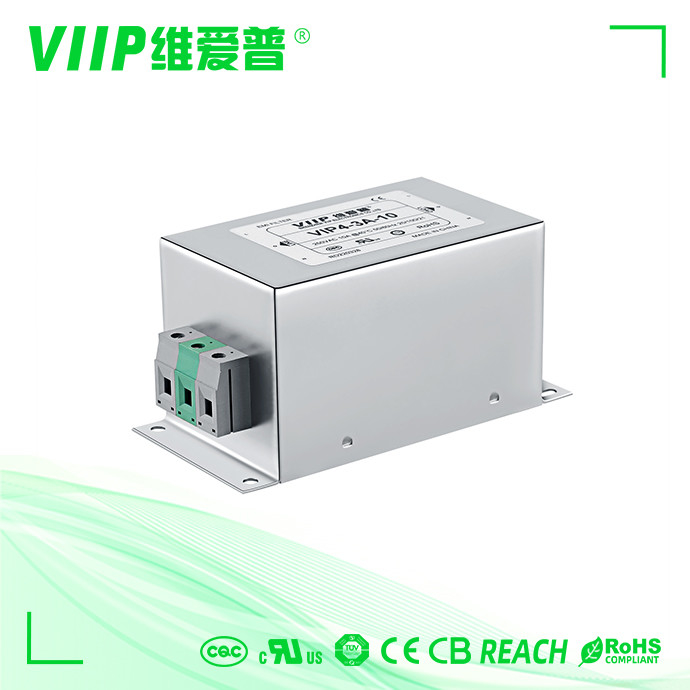

Name: Filtri di linea di alimentazione EMI monofase per sistemi IT e di rete
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1B-06
Price: 6.00 USD
Availability: InStock

Marchio:	VIIP WeiAiPu
Numero di modello:	VIP4-1B-06
MOQ:	1 PCS
prezzo:	Negoziabile
Dettagli dell' imballaggio:	333318
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE TUV UL CQC

Corrente nominale:

Tipo:

Filtro EMC

Funzione di trasferimento:

Filtro EMI CA

Frequenza centrale nominale:

150KHz~30MHz

Certificazione:

CE ROHS

Applicazione:

Attrezzature mediche

Impedenza di ingresso:

MIN 500VDC/100MOHM

Impedenza di ingresso:

MIN 500VDC/100MOHM

Intervallo di frequenza:

da 150 kHz a 30 GHz

Temperatura di conservazione:

-40°C~+85°C

Articolo:

EMI Filter

Frequenza di funzionamento:

50/60 Hz

Frequenza nominale del centro:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Dimensioni:

Varia a seconda del modello

Port:

Shenzhen

Stile di chiusura:

Pini di saldatura

Corrente nominale:

Diversi

peso:

290 g-1000 g

Resistenza dell'isolamento:

≥ 100MΩ

Conformità Rohs:

- Sì, sì.

Umidità:

≤95%RH

Capacità di alimentazione:

2000 pc entro 10-15 giorni

Evidenziare:

Filtri per linea di alimentazione EMC EMI

filtri per linea di alimentazione EMI 6A

filtro EMI monofase 150KHZ

Descrizione del prodotto

Filtri di linea di alimentazione EMI monofase per uso generico ad alte prestazioni

Filtri di linea di alimentazione EMI monofase per uso generico ad alte prestazioniDettaglio rapido:

Luogo d'origine	Cina
Numero di modello	VIP4-1B-06
Impedenza di ingresso	50Ω
ioPerdita di inserzione	30-100 dB
Da riga a riga	1760 V CC
Frequenza centrale nominale	10KHZ~30MHZ
Certificato	ISO9001 CE ROHS TUV
Frequenza operativa	50/60Hz
Intervallo di temperatura	25/085/21

Caratteristiche e vantaggi perFiltro emi AC monofase:

150 kHz一Filtro ad alta efficienza a banda larga da 30 MHz, migliora in particolare l'effetto di filtraggio a bassa frequenza tra 10 KHz e 150 KHz.

Progettato appositamente per la trasmissione di equipaggiamento militare tramite CE102 in GJB151A/ 152A

Specifiche per filtro emi AC monofase:

Filtri di linea di alimentazione EMI monofase per sistemi IT e di rete 0

Filtri di linea di alimentazione EMI monofase per sistemi IT e di rete 1

Tabelle dei filtri di linea di alimentazione EMI monofase per uso generico ad alte prestazioni

Parte n.	Corrente nominale [A]	250VAC/50Hz @ 20C Corrente di dispersione [mA]	Dimensioni fisiche	Schemi elettrici	Terminali			Peso [g]
Parte n.	Corrente nominale [A]	250VAC/50Hz @ 20C Corrente di dispersione [mA]	Dimensioni fisiche	Schemi elettrici	vite	morsettiera	fili	Peso [g]
VIP1-1A-01	1A	<0,5mA	Fig. 1	Fig. 1	- - -	- - -	0	65
VIP1-1A-03	3A	<0,5mA	Fig. 1	Fig. 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0,5mA	Fig. 1	Fig. 1	- - -	- - -	0	65
VIP1-1A-10	10A	<0,5mA	Figura 2	Fig. 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1,0mA	Fig 3/Fig 4	Figura 2	M4	0	- - -	140
VIP4-1B-10	10A	<1,0mA	Fig 3/Fig 4	Figura 2	M4	0	- - -	170
VIP4-1B-20	20A	<1,0mA	Fig 3/Fig 4	Figura 2	M4	0	- - -	170
VIP4-1B-30	30A	<1,0mA	Figura 5	Figura 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2,0mA	Figura 5	Figura 2	M6	- - -	- - -	600
VIP4-1B-100	100 A	<2,0mA	Figura 5	Figura 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2,0mA	Figura 5	Figura 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2,0mA	Figura 5	Figura 2	M10	- - -	- - -	1900

		UN	B	C	D	E	F	G	H		K	l	M	N	p	Q
VIP4-1B		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6,3*0,8
	6A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	9	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6,3*0,8
	10A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	22	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6,3*0,8
	20A
		51	51	29	84	---	84	63	---	Φ4.5	25	20	8.5	2.5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3.8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3.4	M6

	100 A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4.8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4.4	M10

Tolleranze		±1	±1	土1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5
