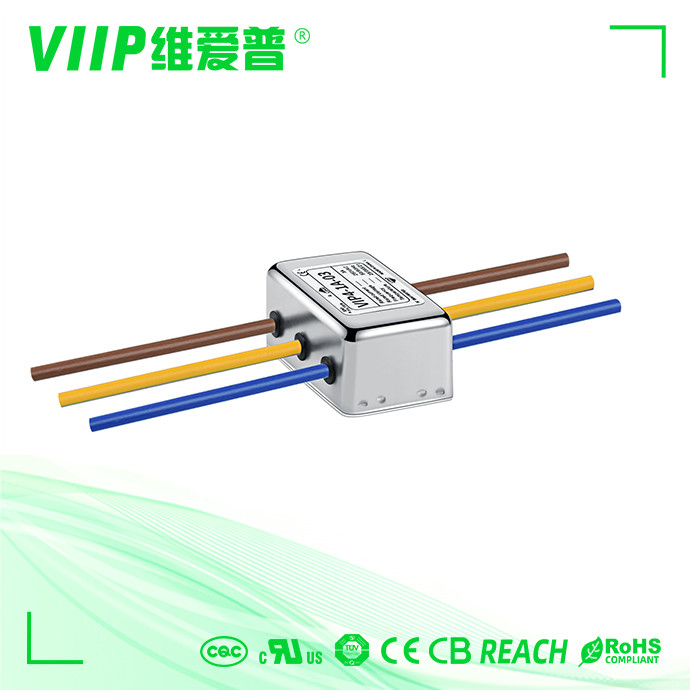

Filtri per linea di alimentazione EMI monofase per uso generico ad alte prestazioni

Marchio:	VIIP WeiAiPu
Numero di modello:	VIP4-1A-03
MOQ:	1 PCS
prezzo:	Negoziabile
Dettagli dell' imballaggio:	333318
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE TUV UL CQC

Corrente nominale:

Tipo:

Filtro EMC

Funzione di trasferimento:

Filtro EMI CA

Frequenza centrale nominale:

150KHz~30MHz

Certificazione:

CE ROHS

Applicazione:

Attrezzature mediche

Impedenza di ingresso:

MIN 500VDC/100MOHM

Intervallo di frequenza:

da 150 kHz a 30 GHz

Temperatura di conservazione:

-40°C~+85°C

Articolo:

EMI Filter

Frequenza di funzionamento:

50/60 Hz

Frequenza nominale del centro:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Dimensioni:

Varia a seconda del modello

Port:

Shenzhen

Stile di chiusura:

Pini di saldatura

Stile di chiusura:

Pini di saldatura

Corrente nominale:

Diversi

Corrente nominale:

Diversi

Peso:

290 g-1000 g

Resistenza dell'isolamento:

≥ 100MΩ

Conformità Rohs:

- Sì, sì.

Umidità:

≤95%RH

Capacità di alimentazione:

2000 pc entro 10-15 giorni

Evidenziare:

Filtri per linea di alimentazione EMI 30MHZ

filtri per linea di alimentazione EMI 150KHZ

filtro EMI monofase CE

Descrizione del prodotto

Filtri di linea di alimentazione EMI monofase per uso generico ad alte prestazioni

VIP4-1A-03(B041W0638) Rev 4.0.pdf

Filtri di linea di alimentazione EMI monofase per uso generico ad alte prestazioniDettaglio rapido:

Luogo d'origine	Cina
Numero di modello	VIP4-1A-03
Impedenza di ingresso	50Ω
ioPerdita di inserzione	30-100 dB
Da riga a riga	1760 V CC
Frequenza centrale nominale	10KHZ~30MHZ
Certificato	ISO9001 CE ROHS TUV
Frequenza operativa	50/60Hz
Intervallo di temperatura	25/085/21

Caratteristiche e vantaggi perFiltro emi AC monofase:

150 kHz一Filtro ad alta efficienza a banda larga da 30 MHz, migliora in particolare l'effetto di filtraggio a bassa frequenza tra 10 KHz e 150 KHz.

Progettato appositamente per la trasmissione di equipaggiamento militare tramite CE102 in GJB151A/ 152A

Specifiche per filtro emi AC monofase:

Filtri per linea di alimentazione EMI monofase per uso generico ad alte prestazioni 0

Filtri per linea di alimentazione EMI monofase per uso generico ad alte prestazioni 1

Tabelle dei filtri di linea di alimentazione EMI monofase per uso generico ad alte prestazioni

Parte n.	Corrente nominale [A]	250VAC/50Hz @ 20C Corrente di dispersione [mA]	Dimensioni fisiche	Schemi elettrici	Terminali			Peso [g]
Parte n.	Corrente nominale [A]	250VAC/50Hz @ 20C Corrente di dispersione [mA]	Dimensioni fisiche	Schemi elettrici	vite	morsettiera	fili	Peso [g]
VIP1-1A-01	1A	<0,5mA	Fig. 1	Fig. 1	- - -	- - -	0	65
VIP1-1A-03	3A	<0,5mA	Fig. 1	Fig. 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0,5mA	Fig. 1	Fig. 1	- - -	- - -	0	65
VIP1-1A-10	10A	<0,5mA	Figura 2	Fig. 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1,0mA	Fig 3/Fig 4	Figura 2	M4	0	- - -	140
VIP4-1B-10	10A	<1,0mA	Fig 3/Fig 4	Figura 2	M4	0	- - -	170
VIP4-1B-20	20A	<1,0mA	Fig 3/Fig 4	Figura 2	M4	0	- - -	170
VIP4-1B-30	30A	<1,0mA	Figura 5	Figura 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2,0mA	Figura 5	Figura 2	M6	- - -	- - -	600
VIP4-1B-100	100 A	<2,0mA	Figura 5	Figura 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2,0mA	Figura 5	Figura 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2,0mA	Figura 5	Figura 2	M10	- - -	- - -	1900
