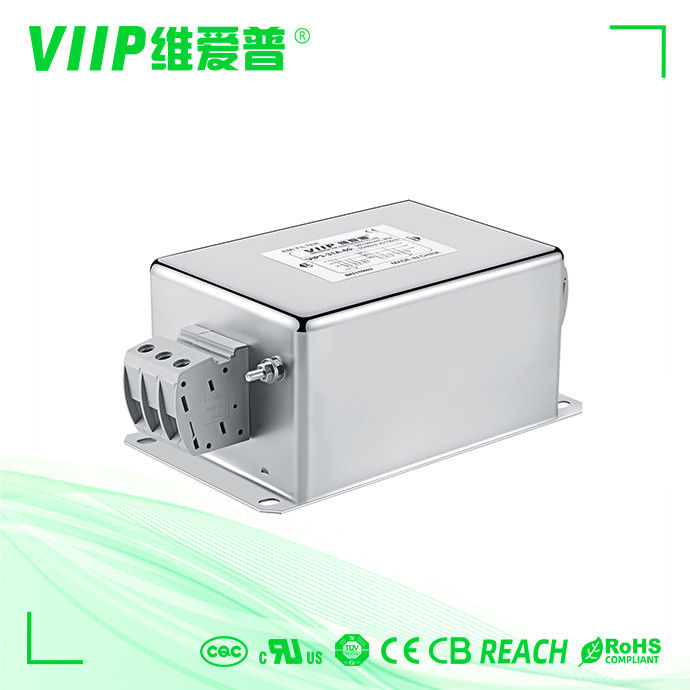

il CE di 20A TUV ha approvato il sistema di EMI Filter For Power Management di 3 fasi

Marchio:	VIIP WeiAiPu
Numero di modello:	VIP3-32C-20
MOQ:	1 PCS
prezzo:	Negoziabile
Dettagli dell' imballaggio:	333318
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE TUV UL CQC

Funzione di trasferimento:

Uso generale

Tensione nominale:

110/250VAC

Corrente nominale:

applicazione:

sistema di gestione di potere

Caso:

Metallo

Nome di prodotto:

3 fase EMI Filter

Impedenza di ingresso:

MIN 500VDC/100MOHM

Intervallo di frequenza:

da 150 kHz a 30 GHz

Temperatura di conservazione:

-40°C~+85°C

Articolo:

EMI Filter

Frequenza di funzionamento:

50/60 Hz

Frequenza nominale del centro:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Dimensioni:

Varia a seconda del modello

Port:

Shenzhen

Stile di chiusura:

Pini di saldatura

Corrente nominale:

Diversi

peso:

290 g-1000 g

Resistenza dell'isolamento:

≥ 100MΩ

Conformità Rohs:

- Sì, sì.

Umidità:

≤95%RH

Capacità di alimentazione:

2000 pc entro 10-15 giorni

Evidenziare:

Fase EMI Filter di 250VAC 3

fase EMI Filter di 20A 3

CE EMI Filter trifase

Descrizione del prodotto

il CE di 20A TUV ha approvato il sistema di gestione di EMI Filter For Power di 3 fasi

descrizione del filtro da EMI di 3 fasi:

adatto tre a linea trifase alimentazione elettrica

installazione semplice e risparmiatrice di tempo compatta della struttura, specialmente adatta ad applicazioni con spazio limitato, altamente redditizio

Specificazione

Oggetto	filtro da EMI di 3 fasi
Modello	VIP3-32C-20
Funzione di trasferimento	Passa-basso
Tipo del pacchetto	Supporto di superficie
Frequenza concentrare nominale	150K-30MHZ
Perdita di inserzione	60~90dB
Impedenza introdotta	50Ω
Tensione nominale	110V/250V
Corrente nominale	20A
Temperatura ambientale	40°C
Gamma di temperature	25 / 085/21
Frequenza operativa	50/60HZ
Fase/fase	2250VDC
Linea da frantumare	2700VDC
Corrente massima di perdita	250VAC/60HZ 0.8mA massimo
MOQ	1pcs
Applicazioni	Attrezzatura del laser
termine d'esecuzione	5~15 giorni della settimana

Una descrizione del filtro da EMI di 3 fasi:

Corrente nominale: 0.5-2000A

Versioni mediche facoltative (tipo di H)

Saldi il collegamento dell'ansa, del perno o del blocchetto terminali (sopra 250A è barra di rame)

Versioni specifiche su ordinazione a richiesta

Adatto di ad alimentazione elettrica linea tre trifase

Le serie di VIP3-32C sono filtri a due stadi che comprendono l'un modo comune e l'un modo di d1fferential con effetto di filtrazione migliorato dell'interferenza del modo di d1fferential

Effetto comune e differenziale eccellente di filtraggio di modo per il interferance da 10KHz a 30MHz

Versioni ad alta tensione 520VAC o 690VAC facoltative

Disegno schematico elettrico:

Tabula:

Numero del pezzo.	Corrente nominale [A]	250VAC/50Hz@20C Corrente di perdita [mA]	Dimensioni fisiche	Disegni schematici elettrici	Termial	Peso [g]
VIP3-32B-10	10A	<4 OmA="">	Fico 2	Fig1	M4	1400
VIP3-32B-20	20A	<4 OmA="">	Fico 2	Fig1	M4	1400
VIP3-32B-50	50A	<60ma>	Fico 2	Fico 1	M6	1600
VIP3-32B-100	100A	<60ma>	Fico 2	Fig1	Ms	3700
VIP3-32B-150	150A	<60ma>	Fico 2	Fig1	M10	7000
VIP3-32B-200	200A	<60ma>	Fico 2	Fig1	M10	7000
VIP3-32C-06	6A	<4 OmA="">	Fico 2	Fico 2	M4	650
VIP3-32C-10	10A	<4 OmA="">	Fig1	Fico 2	M4	650
VIP3-32C-20	20A	<10 OmA="">	Fig1	Fico 2	M4	1400
VIP3-32C-50	50A	<15 OmA="">	Fico 2	Fico 2	M6	3200

Dimensione meccanica (millimetro):

			B	C	E	F	G	H		J	K	L	M.	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Tolleranze		±1	±1	土 1	±1	±1	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5

Applicazioni:

Ampiamente usato tutti i tipi di unità elettrica con stile del collegamento del ⛛, quale la macchina della stampa, macchina imballatrice, attrezzatura del tessuto, condizionatore d'aria di industria, UPS, attrezzatura medica .etc
