3 fase EMI Filter

fase EMI Filter, linea filtro trifase di 50A 3 del sistema di gestione di potere

Tutte le categorie

Contabilità elettromagnetica EMI Filter

Anelli della ferrite intorno ai cavi

filtro da EMI dell'invertitore

Bobina d'arresto della ferrite di Snap-on

Il centro di ferrite piano

Contattaci

Miss. Vicky Lee

vip6@szviip.com

19925448748

Contatta ora

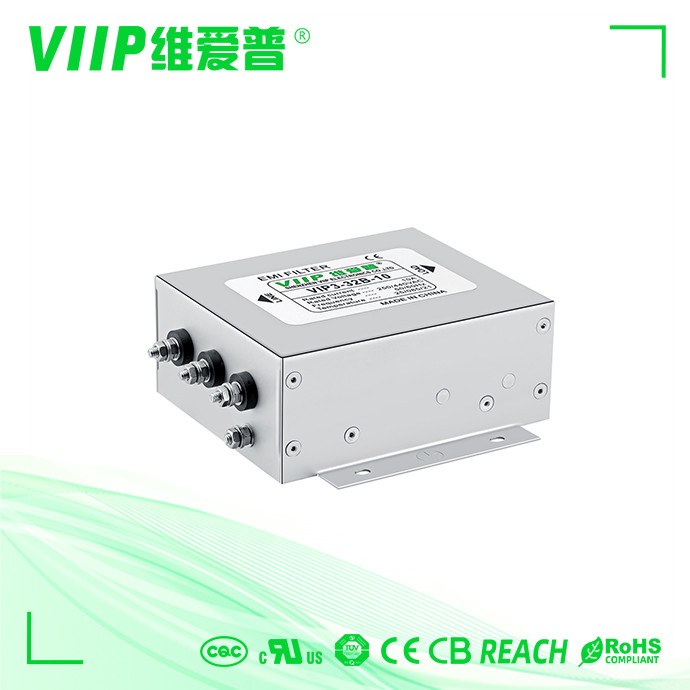

fase EMI Filter, linea filtro trifase di 50A 3 del sistema di gestione di potere

Marchio:	VIIP WeiAiPu
Numero di modello:	VIP3-32B-50
MOQ:	1 pezzo
prezzo:	Negoziabile
Dettagli dell' imballaggio:	333318
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE TUV UL CQC

Nome di prodotto:

CA 3 FILTRI DA EMI DI FASE

Corrente nominale:

Tipo:

Filtro da contabilità elettromagnetica

Tensione nominale:

110/250VAC

Certificazione:

CE ROHS

Perdita di inserzione:

60dB-90dB

Impedenza di ingresso:

MIN 500VDC/100MOHM

Intervallo di frequenza:

da 150 kHz a 30 GHz

Temperatura di conservazione:

-40°C~+85°C

Articolo:

EMI Filter

Frequenza di funzionamento:

50/60 Hz

Frequenza nominale del centro:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Dimensioni:

Varia a seconda del modello

Port:

Shenzhen

Stile di chiusura:

Pini di saldatura

Corrente nominale:

Diversi

Peso:

290 g-1000 g

Resistenza all'isolamento:

≥ 100MΩ

Conformità Rohs:

- Sì, sì.

Umidità:

≤95%RH

Capacità di alimentazione:

2000 pc entro 10-15 giorni

Evidenziare:

fase EMI Filter di 60dB 3

fase EMI Filter di 90dB 3

50A linea trifase filtro

Descrizione del prodotto

50A filtro da EMI Filter Three Phase Line di 3 fasi per il sistema di gestione di potere

Descrizione:

1, correnti nominali da 0,5 a 2000A

2, alta prestazione di attenuazione fino a 30 megahertz

3, valutazione 440VAC di tensione per l'accettazione mondiale

4, approvazioni: CE, ROHS

5, 520V CA, CA 690V possono essere facoltativi

Specificazione:

Oggetto	3 fase EMI Filter
Modello	3 fase EMI Filter - serie VIP3
Originale di paese	La Cina
Tipo del pacchetto	Supporto di superficie
Frequenza di lavoro nominale	150K-30MHZ
Perdita di inserzione	60~90dB
Impedenza introdotta	50Ω
Tensione nominale	380V/440V
Corrente	50A
Temperatura di lavoro	40°C
Categoria climatica	25 / 085/21
Frequenza operativa	50/60HZ
Fase/fase	2250VDC
Linea da frantumare	2700VDC
	110VAC/60HZ 1.4mA
MOQ	5pcs
Porto	Shenzhen
Termine d'esecuzione	3~15 giorni per EMI Filter passa-basso

Specifiche:

fase EMI Filter, linea filtro trifase di 50A 3 del sistema di gestione di potere 0

fase EMI Filter, linea filtro trifase di 50A 3 del sistema di gestione di potere 1

Caratteristiche:

Protezione contro interferenza di tensione.
Circuiti di filtrazione a due stadi avanzati con gli induttori toroidali resistenti di alta saturazione
Prodotti su misura secondo i requisiti del cliente

Applicazioni tipiche:

Applicazioni che richiedono attenuazione ad alta frequenza
Mobili d'ufficio di alto potere
Ufficio e apparecchiature di elaborazione dati
attrezzatura medica
attrezzatura di datacom

Disegno schematico elettrico:

Tabula:

Numero del pezzo.	Corrente nominale [A]	250VAC/50Hz@20C Corrente di perdita [mA]	Dimensioni fisiche	Disegni schematici elettrici	Termial	Peso [g]
VIP3-32B-10	10A	<4 OmA="">	Fico 2	Fig1	M4	1400
VIP3-32B-20	20A	<4 OmA="">	Fico 2	Fig1	M4	1400
VIP3-32B-50	50A	<60ma>	Fico 2	Fico 1	M6	1600
VIP3-32B-100	100A	<60ma>	Fico 2	Fig1	Ms	3700
VIP3-32B-150	150A	<60ma>	Fico 2	Fig1	M10	7000
VIP3-32B-200	200A	<60ma>	Fico 2	Fig1	M10	7000
VIP3-32C-06	6A	<4 OmA="">	Fico 2	Fico 2	M4	650
VIP3-32C-10	10A	<4 OmA="">	Fig1	Fico 2	M4	650
VIP3-32C-20	20A	<10 OmA="">	Fig1	Fico 2	M4	1400
VIP3-32C-50	50A	<15 OmA="">	Fico 2	Fico 2	M6	3200

Dimensione meccanica (millimetro):

fase EMI Filter, linea filtro trifase di 50A 3 del sistema di gestione di potere 2

			B	C	E	F	G	H		J	K	L	M.	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Tolleranze		±1	±1	土 1	±1	±1	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5
