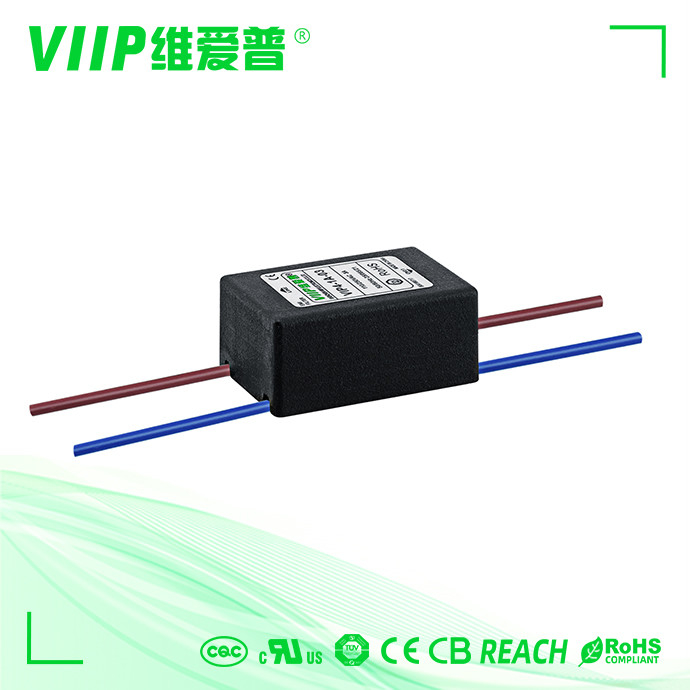

linea Emi Filter di CA di EMI Suppression Filter 30-100dB della fase 30A uno

Marchio:	VIIP
Numero di modello:	VIP4-1B-30
MOQ:	Negoziabile
prezzo:	Negoziabile
Dettagli dell' imballaggio:	333318
Condizioni di pagamento:	T/T, Western Union

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE TUV UL ROHS REACH

Corrente nominale:

Tipo:

Filtro di soppressione EMI

Certificazione:

CE ROHS

Linea per linea:

1450 V CC

Applicazione:

Apparecchiature elettroniche

tipo di pacchetto:

Montaggio superficiale

Capacità di alimentazione:

2000 pc entro 10-15 giorni

Evidenziare:

30A uno fase EMI Suppression Filter

linea Emi Filter di CA 100dB

30A EMI Suppression Filter 30dB

Descrizione del prodotto

30 ampèri EMI Suppression Filter, filtro da disturbo elettromagnetico

Dettaglio rapido:

Luogo d'origine	La Cina
Number di modello	VIP4-1B-30
Impedenza introdotta	50Ω
Perdita di inserzione	30-100dB
Fase/fase	1760VDC
Frequenza concentrare nominale	150KHZ~30MHZ
Certificato	ISO9001 cUL TUV del CE ROHS
Frequenza operativa	50/60HZ
Gamma di temperature	25 / 085/21

I filtri da un modo comuni della fase con l'influenza eccellente. Filtri per tutti gli usi da CA con la buona prestazione di attenuazione alla gamma di frequenza 150khz-30Mhz

Tabula del filtro da EMI di monofase:

Numero del pezzo.	Corrente nominale [A]	250VAC/50Hz @ 20C Corrente di perdita [mA]	Dimensioni fisiche	Disegni schematici elettrici	Terminali			Peso [g]
Numero del pezzo.	Corrente nominale [A]	250VAC/50Hz @ 20C Corrente di perdita [mA]	Dimensioni fisiche	Disegni schematici elettrici	vite	blocchetto terminali	cavi	Peso [g]
VIP4-1A-01	1A	<0>	Fico 1	Fico 1	- - -	- - -	0	65
VIP4-1A-03	3A	<0>	Fico 1	Fico 1	- - -	- - -	0	65
VIP4-1A-06	6A	<0>	Fico 1	Fico 1	- - -	- - -	0	65
VIP4-1A-10	10A	<0>	Fico 2	Fico 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1>	Fico 3/Fig4	Fico 2	M4	0	- - -	140
VIP4-1B-10	10A	<1>	Fico 3/Fig4	Fico 2	M4	0	- - -	170
VIP4-1B-20	20A	<1>	Fico 3/Fig4	Fico 2	M4	0	- - -	170
VIP4-1B-30	30A	<1>	Fico 5	Fico 2	M6	- - -	- - -	320
VIP4-1B-50	50A	<2>	Fico 5	Fico 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2>	Fico 5	Fico 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2>	Fico 5	Fico 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2>	Fico 5	Fico 2	M10	- - -	- - -	1900

Disegno schematico elettrico:

linea Emi Filter di CA di EMI Suppression Filter 30-100dB della fase 30A uno 0

Dimensione meccanica (unità: millimetro)

			B	C	D	E	F	G	H		K	L	M.	N	p	Q
VIP4-1B		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	6A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	9	3,4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	10A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	22	3,4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	20A
		51	51	29	84	---	84	63	---	Φ4.5	25	20	8,5	2,5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3,8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3,4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4,8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4,4	M10

Tolleranze		±1	±1	土 1	土 1	±1	±1	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5

Applicazioni:

1. Attrezzatura elettrica ed elettronica

2. Attrezzatura medica

3. Attrezzatura di Datacom

4. Attrezzatura di automazione delle attività d'ufficio
