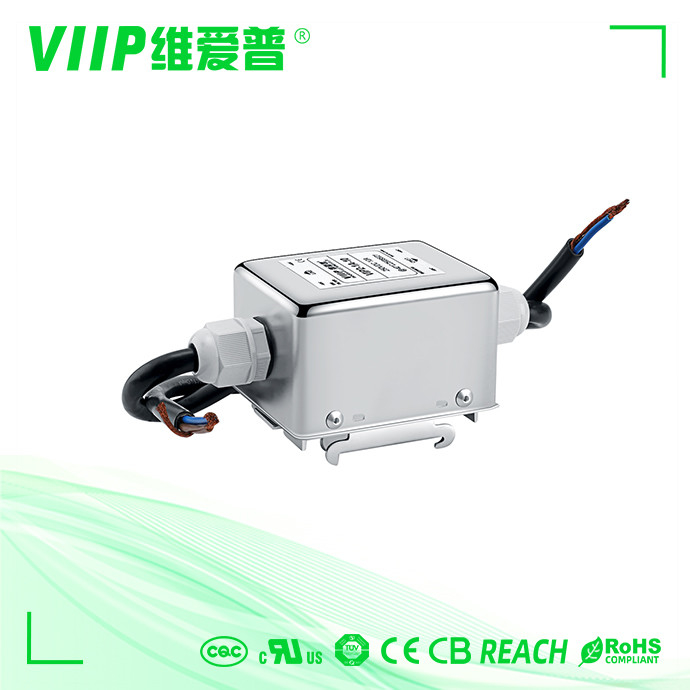

CC EMI Filters 50A 2250VDC 150Khz-30Mhz dell'alimentazione elettrica del commutatore

Marchio:	VIIP
Numero di modello:	VIP2-1B-50
MOQ:	100 pc
prezzo:	Negoziabile
Dettagli dell' imballaggio:	333318
Condizioni di pagamento:	T/T, Western Union

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE TUV UL ROHS REACH

Funzione di trasferimento:

FILTRO EMI DC

Tensione nominale:

0-250 VCC

Attuale:

Applicazione:

Apparecchiatura CC

Capacità di alimentazione:

2000 pc entro 10-15 giorni

Evidenziare:

Filtro dall'alimentatore in CC 2250VDC

CC EMI Filters 50A 2250VDC

30Mhz CC EMI Filters 50A

Descrizione del prodotto

interruttore di alimentazione filtro antirumore della linea di alimentazione CC filtro emi 50A

Dettaglio rapido:

Numero di modello	VIP2-1B-50
Luogo d'origine	Cina
Funzione di trasferimento	Passaggio basso
Tensione di prova	CC
Caso	Cassa in metallo
Applicazione	interruttore di alimentazione, scambio SPC e altri dispositivi elettrici CC

Descrizione

Filtri DC per uso generico con buone prestazioni di attenuazione nella gamma di frequenza 150Khz-30Mhz

NUMERO DI PARTE: VIP2-1B-50

CARATTERISTICHE:

(1) TENSIONE NOMINALE................................................ 0-380 VCC

(2) VALUTAZIONE ATTUALE:.................................................

A 380 V CC .....50 A RMS max.

(3) FREQUENZA OPERATIVA: 0-400Hz

(4) VALUTAZIONE HIPOT (PER UN MINUTO)

UNA LINEA A TERRA 2250 VDC

B.LINEA A LINEA ....... 500VDC

(5) IR:100M ohm A 500VDC QUALSIASI INGRESSO O USCITA A TERRA

(6) CAMPO DI TEMPERATURA: -25"C -+85"C

Specifiche:

Parte n.	Corrente nominale [A]	Dimensioni fisiche	Schemi elettrici	Terminali			Peso [g]
VIP2-2A-01	1A	Fig. 1	Fig. 1	- - -	- - -	0	95
VIP2-2A-03	3A	Fig. 1	Fig. 1	- - -	- - -	0	95
VIP2-2A-06	6A	Fig 1/Fig.2	Fig. 1	- - -	0	0	95/175
VIP2-2A-10	10A	Figura 2	Fig. 1	- - -	0	- - -	175
VIP2-2B-20	20A	Fig.3	Fig.2	M4	- - -	- - -	320
VIP2-2B-30	30	Fig.3	Fig.2	M6	- - -	- - -	320
VIP2-2B-50	50	Fig.4	Fig.2	M6	- - -	- - -	1400
VIP2-2B-100	100 A	Fig.4	Fig.2	M8	- - -	- - -	2000

Terminale:

CC EMI Filters 50A 2250VDC 150Khz-30Mhz dell'alimentazione elettrica del commutatore 0

Tensione nominale	0-250 VCC		Corrente nominale: IR		0,5 A-300 A
Tensione di prova	CC		Categoria climatica		25/085/21 (-25°C/+85°C test caldo umido per 21 giorni)

Schemi elettrici

CC EMI Filters 50A 2250VDC 150Khz-30Mhz dell'alimentazione elettrica del commutatore 1

Dimensione meccanica (Unità: mm)

CC EMI Filters 50A 2250VDC 150Khz-30Mhz dell'alimentazione elettrica del commutatore 2

	UN	B	C	D	E	F	G	H	io	J	K	l	M	N	Q
1A	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--

3A	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--

	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--
6A
	51	51	29	73		73	63		Φ4.5	--	25	10	22	15.5	6 3*0 8

10A	51	51	29	73	--	73	63	--	Φ4.5	--	25	10	22	15.5

20A	73	56	45	97	--	105	87	--	Φ4.8	--	24	28.5	12	3.3	M4

30A	73	56	45	97	--	114	87	--	Φ4.8	--	24	28.5	12	3.6	M6

50A	150	105	60	--	135	190	90	120	Φ4.0	6	50	35	15	3.1	M6

100 A	200	127	80	--	170	264	116	150	Φ6.0	9	70	50	30	9	M8

tolleranza	土1	土1	土1	士1	土1	土1	±1	土0 5	士1	±1	土 0 5	土0 5	士0 5		士0 5

Applicazioni:

interruttore di alimentazione, scambio SPC e altri dispositivi elettrici CC

CC EMI Filters 50A 2250VDC 150Khz-30Mhz dell'alimentazione elettrica del commutatore 3
